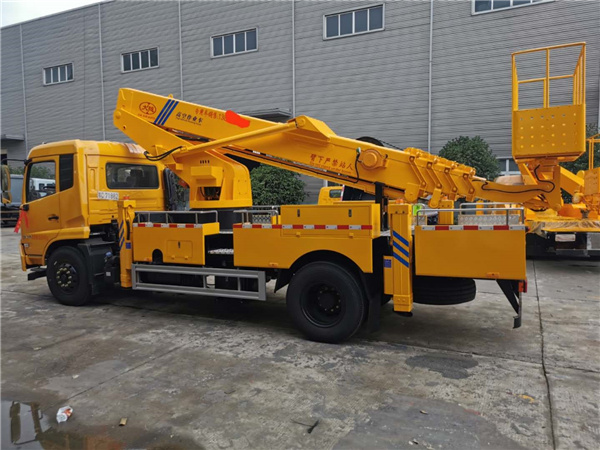

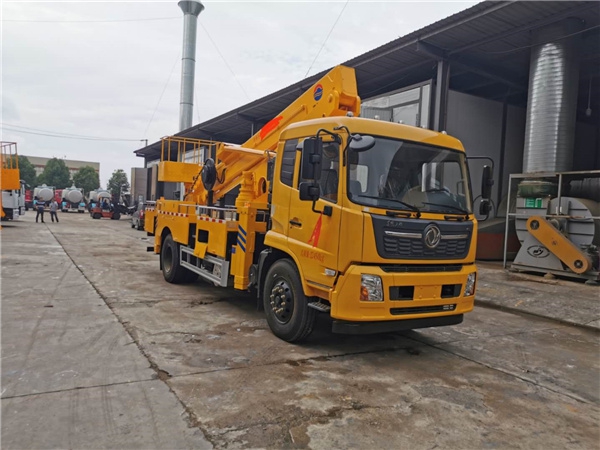

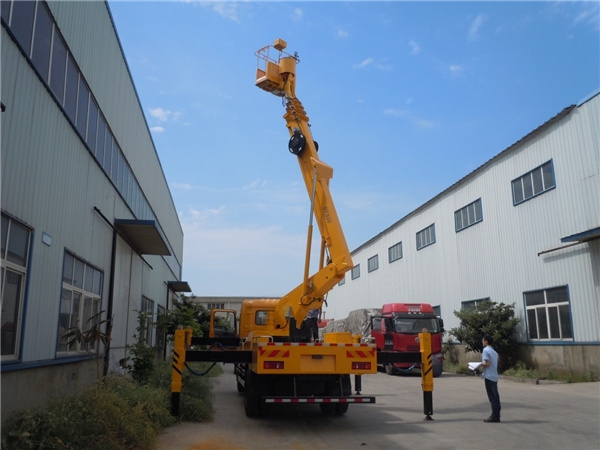

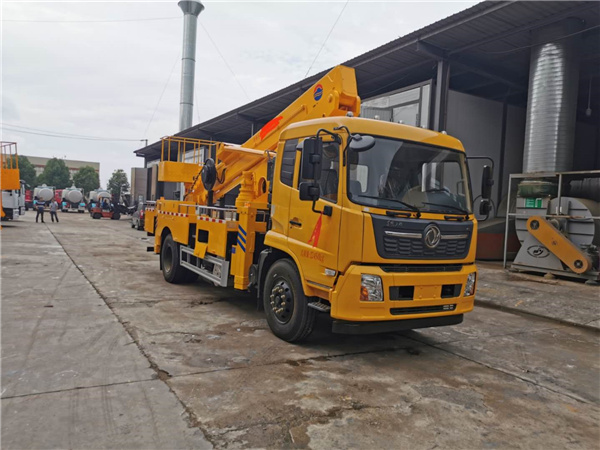

国六东风天锦38米高空作业车

类别

项目

单位

数据

尺寸参数

★总长

mm

9700

★总宽

mm

2400

★总高

mm

3850

质量参数

乘坐人数（含驾驶员）

人

3

总质量

kg

12450

主要性能参数

工作平台额定载荷★

kg

200

**大作业高度★

m

38

**大作★业高度时作业幅度

m

6.16

**大作业幅度

m

15.6

**大作业幅度时作业高★度

m

5.6

支腿跨距★

横向

mm

5370,5385

纵向

mm

4975.5195

臂架变幅时间

s

150

臂架回转速度

s/r

85

支腿收放时间

s

40

行驶参数

★前悬

mm

1400

★后悬

mm

2150

★后伸

mm

650

★轴距

mm

4700

**高行驶速度

Km/h

98

**小离地间隙

mm

249

接近角

.

20

离去角

.

13

底盘

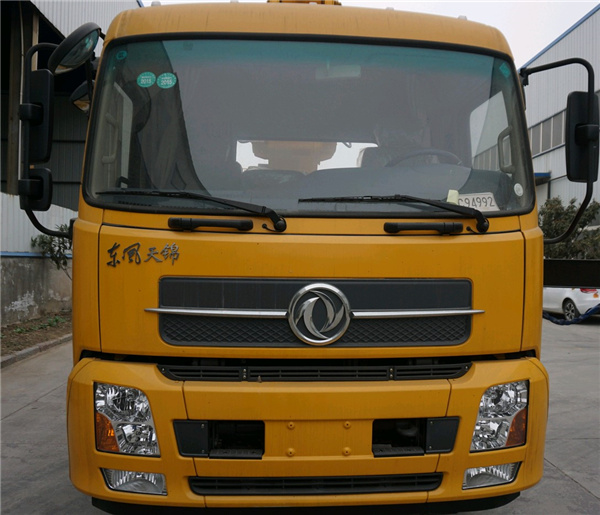

东风天锦

发动机

东风康明斯发动机B6.2NS6B210，功率154KW，国六排放

驾驶室

单排座，可乘坐3人，驾驶室装备空调，行驶记录系统

围板及走台板

不锈钢围栏及防滑走台板

取力系统

气动操作

工作平台

1500x700x1150

臂架形式

★六节八边型工作臂，四节同步伸缩

臂起落形式

★双变幅油缸，臂起落、回转更平稳。

回转装置

360度连续回转

支腿

★前V后H型，两节伸缩支腿，单独可调

操作

★工作平台和地面遥控器电气操作，转台液压操作

**系统

负载敏感比例**系统，实现无级调速

调平系统

液压自动调平
